Avväxling och fasadförstärkning för nya fönster och dörrar i Tensta, Spånga

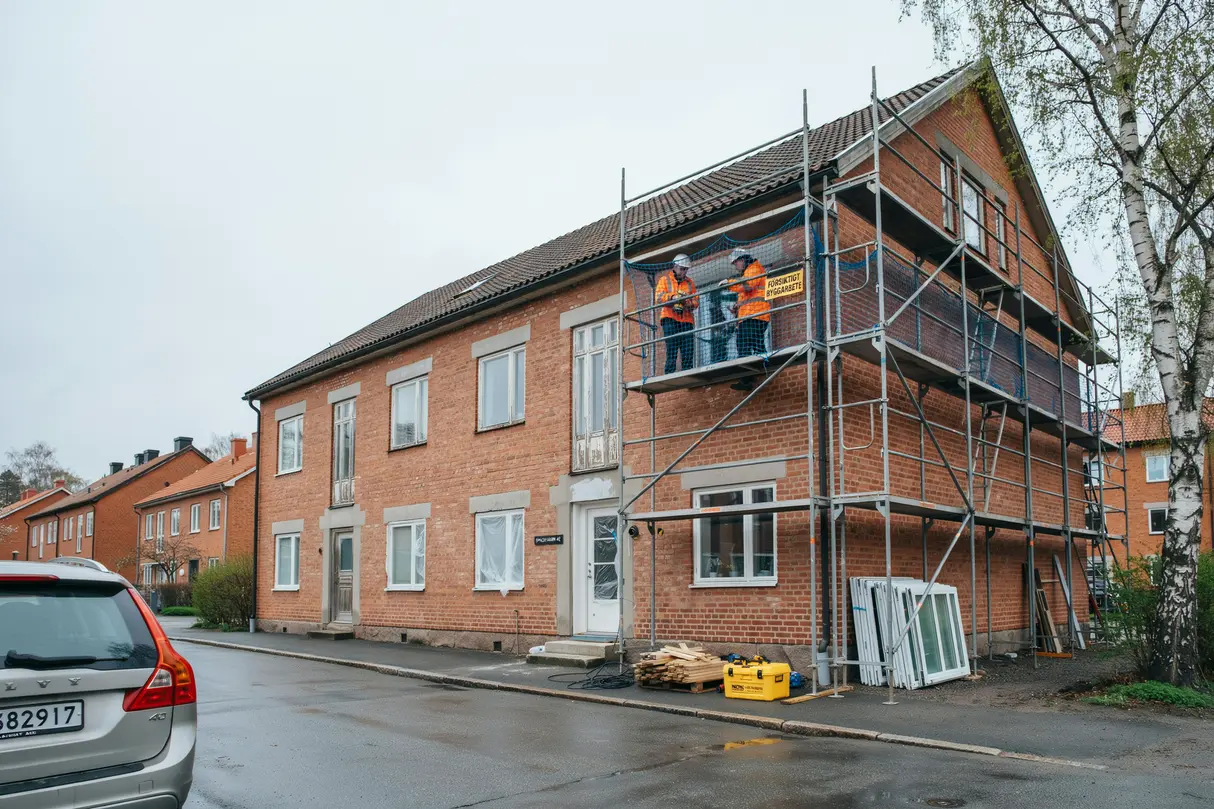

Avväxling och fasadförstärkning för nya fönster och dörrar i Tensta, Spånga genomfördes på ett bostadshus där befintliga väggpartier behövde öppnas upp utan att bärigheten påverkades. Arbetet omfattade sågning av nya håltagningar, montering av stålbalkar över öppningarna och förstärkning av anslutande väggdelar så att nya fönster och dörrar kunde monteras i stabila och raka liv. Resultatet blev större ljusinsläpp och bättre passage mellan inne och ute, samtidigt som fasaden byggdes upp för att tåla de nya lasterna.

Så genomfördes avväxlingen för de nya öppningarna i Tensta, Spånga

Projektet inleddes med inmätning av fyra planerade öppningar i en yttervägg av murverk och betong där två nya fönsterpartier och två dörröppningar skulle tas upp. Befintliga mått kontrollerades mot ritningsunderlag, och höjderna justerades på plats för att överkant på karmar skulle linjera med befintliga fönsterband. Innan håltagningen påbörjades stämpades konstruktionen invändigt med stålstöttor och reglar för att avlasta området runt varje öppning. Därefter sågades väggpartierna stegvis upp i sektioner för att undvika onödiga vibrationer i anslutande puts och invändiga ytskikt.

Stålbalkar och upplag

Tre av öppningarna krävde avväxling med stålbalk, medan den fjärde kunde lösas med prefabricerad överliggare i kombination med förstärkt sidostagning. Balkarna lyftes in efter att upplag huggits fram på båda sidor om öppningarna. Upplagslängden hölls till 200 millimeter per sida för att lasten skulle föras ned i stabilt väggparti. Mellan stål och murverk lades packningsplåt och bruk för jämn anliggning. När balkarna satt i rätt nivå gjordes infästningar mot angränsande förstärkningsdelar, och öppningarnas sidor byggdes upp med nya karmreglar och kompletterande stålprofiler där murverket var sprucket eller ojämnt.

Fasadförstärkning runt fönster och dörrar

När bärningen var på plats förstärktes fasaden runt de nya hålen. Lösa partier av puts knackades ned, underlaget rensades och sprickzoner bands samman med armeringsnät i bruksskiktet. Där gamla öppningar hade oregelbundna kanter murades sidorna upp med lättklinkerblock för att få raka smygar och rätt modulmått för karmarna. I nederkant på dörröppningarna gjöts tröskelzoner upp så att nivåskillnaden mot färdigt golv blev korrekt. Fall ut från fasaden arbetades in vid anslutningar där bleck senare skulle monteras, vilket minskade risken för stående vatten kring karmunderstycken.

Detaljer som styrde utförandet

Byggnaden hade flera äldre lagningar i fasaden, och under bilningen framkom partier med svagare bruk än väntat. Därför utökades förstärkningen lokalt med fler förankringspunkter och extra nätning runt två av öppningarna. Arbetet planerades också efter väderförhållandena eftersom ny puts och reparationsbruk behövde skyddas mot snabb uttorkning. Täckning sattes upp utvändigt under de mest utsatta dagarna, och ytorna eftervattnades för att minska risken för krympsprickor. På insidan skyddades närliggande golv och snickerier mot damm från sågning och bilning, särskilt vid dörröppningen där passage behövde hållas delvis användbar under delar av arbetstiden.

Mått, toleranser och infästning

Två fönsteröppningar togs upp till 1200 x 1300 millimeter och två dörröppningar till 1000 x 2100 millimeter. För att ge plats åt drevning, justering och bleck hölls montagespelet runt karmarna konsekvent redan i byggskedet. Lod och diagonalmått kontrollerades efter varje delmoment, eftersom små avvikelser i murade väggar snabbt syns när nya, raka karmar sätts in. Infästningszonerna förstärktes därför extra där underlaget bestod av äldre kombinationer av betong och utfyllnadsmaterial. Lösningen gav bättre skruvfäste och minskade behovet av efterjustering senare i montaget.

Konstruktion och regler för den här typen av arbete

Vid ändringar i bärande delar behövde hänsyn tas till Boverkets byggregler, BBR, och till dimensionering enligt relevanta SS-EN-standarder för stålkonstruktion och infästning. Håltagning, tillfällig stämpning och arbete i områden med tunga lyft genomfördes med fokus på arbetsmiljön enligt Arbetsmiljöverkets krav. När öppningarna var färdiga fanns stabila och väl inpassade underlag för fortsatt montering av fönster, dörrar, bleck och smygbeklädnad. Fasadlinjen behölls, lasterna leddes om på rätt sätt och de nya partierna kunde anslutas utan att ge ett provisoriskt intryck.
